Описание
ОПИСАНИЕ
Маркировка
"Номинальный ток — значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
"Номинальное напряжение — напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
"Кривая отключения — отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
oКривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
oКривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
"Номинальная отключающая способность — максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения

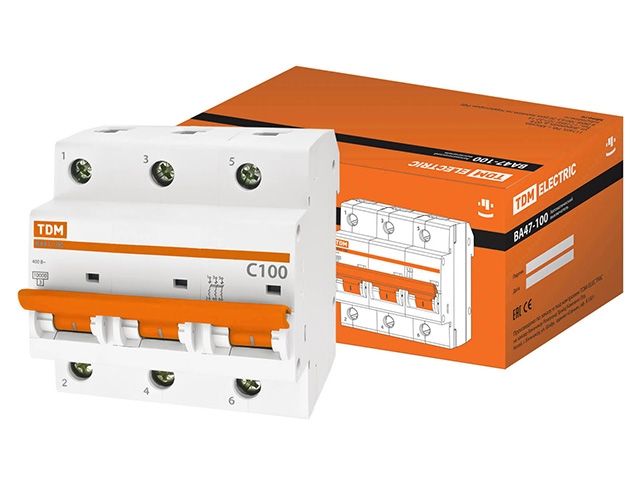

Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
"Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) — выключатели с характеристикой C,
"Двигатели с большими пусковыми токами (подъемные механизмы, насосы) — выключатели с характеристикой D.
Материалы
"Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
"Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Назначение
"Проведение тока в нормальном режиме.
"Отключение тока при коротких замыканиях или перегрузке.
"Оперативное включение и выключение электрических цепей.
Применение
"Вводно-распределительные устройства бытовых и промышленных электроустановок.
Конструкция
"Отличительной особенностью данных автоматов является ширина модуля — 27 мм.
"Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
"Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
"На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).
"В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
"Высокая отключающая способность — 10 000А.
Удобство монтажа
"Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
"Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
"Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
"Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Внутренний код: ЦБ-0302980547
Артикул: SQ0207-0077
