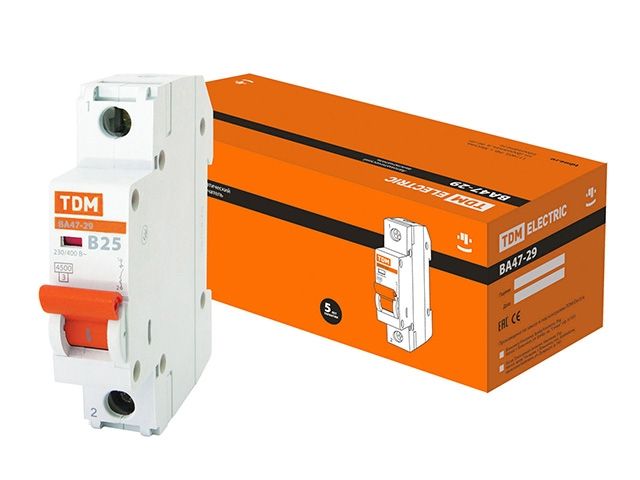

Автоматич. выключатель ВА47-29 1Р 25А 4,5кА х-ка В TDM

Наименование параметраЗначение

Соответствуют стандартамГОСТ Р 50345-99

Номинальное напряжение частотой 50 Гц, В230/400

Номинальный ток, А0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63

Номинальная отключающая способность, А4 500

Напряжение постоянного тока, В/полюс48

Характеристики срабатывания электромагнитного расцепителяВ, С, D

Число полюсов1, 2, 3, 4

Условия эксплуатацииУХл4

Степень защиты выключателяIP 20

Электрическая износостойкость, циклов В-О, не менее6 000

Механическая износостойкость, циклов В-О, не менее20 000

Максимальное сечение присоединяемых проводов, мм225

Наличие драгоценных металлов (серебро), г/полюс0,3?0,5

Масса 1 полюса, кг0,11

Диапазон рабочих температур, °С-40 ? +50

Маркировка

"Номинальный ток — значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.

"Номинальное напряжение — напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

"Кривая отключения — отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.

oКривая B — автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.

oКривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

oКривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.

"Номинальная отключающая способность — максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Время-токовые характеристики отключения

Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

"электроприборы, освещение — выключатели с характеристикой В,

"двигатели с небольшими пусковыми токами (компрессор, вентилятор) — выключатели с характеристикой C,

"двигатели с большими пусковыми токами (подъемные механизмы, насосы) — выключатели с характеристикой D.

Материалы

"Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

"Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Конструкция

"Отличительной особенностью данных автоматов является ширина модуля — 17,5мм достигаемая за счет применяемых материалов и технологий.

"Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

"Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.

"На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).

"В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

"Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

"Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.

Удобство монтажа

"Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).

"Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.

"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

"В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.

"Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

"Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Внутренний код: ЦБ-0226687380

Артикул: SQ0206-0012
