Описание
Наименование параметраЗначение
Соответствуют стандартамГОСТ Р 5034599
Номинальное напряжение частотой 50 Гц, В230/400
Номинальный ток, А0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А4 500
Напряжение постоянного тока, В/полюс48
Характеристики срабатывания электромагнитного расцепителяВ, С, D
Число полюсов1, 2, 3, 4
Условия эксплуатацииУХл4
Степень защиты выключателяIP 20
Электрическая износостойкость, циклов ВО, не менее
6 000
Механическая износостойкость, циклов ВО, не менее
20 000
Максимальное сечение присоединяемых проводов, мм225
Наличие драгоценных металлов (серебро), г/полюс0,3?0,5
Масса 1 полюса, кг0,11
Диапазон рабочих температур, °С-40 ? +50
ОПИСАНИЕ
Маркировка
"Номинальный ток — значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
"Номинальное напряжение — напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
"Кривая отключения — отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
oКривая B — автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
oКривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
oКривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
"Номинальная отключающая способность — максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения

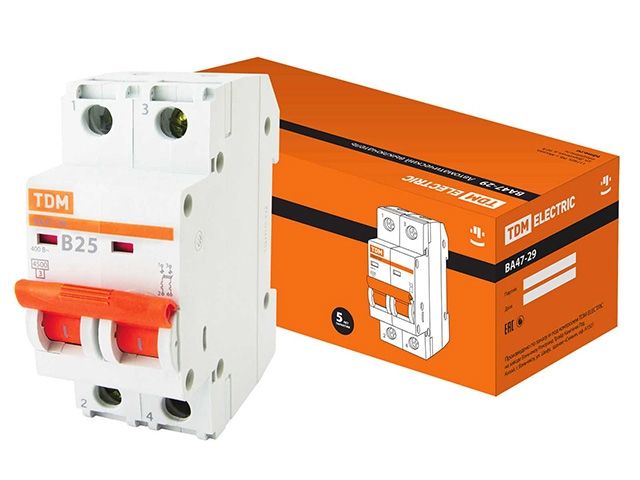

Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
"электроприборы, освещение — выключатели с характеристикой В,
"двигатели с небольшими пусковыми токами (компрессор, вентилятор) — выключатели с характеристикой C,
"двигатели с большими пусковыми токами (подъемные механизмы, насосы) — выключатели с характеристикой D.
Материалы
"Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
"Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
"Отличительной особенностью данных автоматов является ширина модуля — 17,5мм достигаемая за счет применяемых материалов и технологий.
"Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
"Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
"На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
"В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
"Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
"Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа
"Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
"Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
"В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
"Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
"Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
"Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
Внутренний код: ЦБ-0035235000
Артикул: SQ0206-0028
