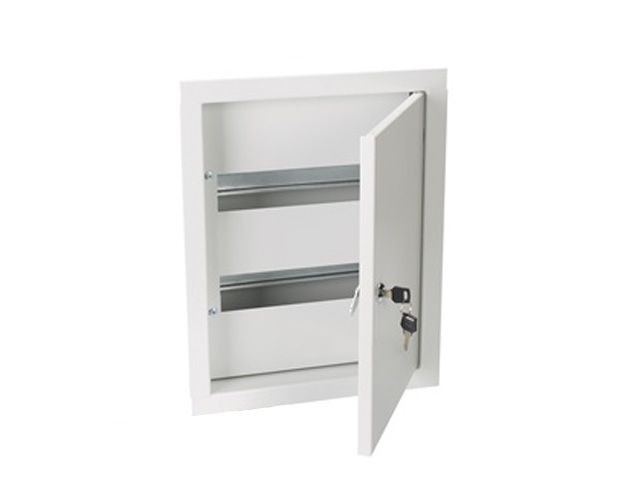

Щиты распределительные ЩРВ-24 (345х280х120) Народный, TDM (Щиты распределительные ЩРВ-24 (345х280х120) Народный, TDM)

ОПИСАНИЕ

Условное обозначение

Щ Р Н(В) — 12

Щ — щит;

Р — распределительный;

Н — навесной, В (встраиваемый);

12 — максимальное количество модулей (9, 12, 18, 24, 36, 48, 54, 72,90).

Назначение

Для приема и распределения электрической энергии напряжением 380/220В 1 и 3-х фазного тока частотой 50 Гц;

Для защиты отходящих линий при перегрузках и коротких замыканиях;

Для нечастых включений и отключений электрических цепей.

Применение

В жилом секторе;

В офисах;

Объектах социально-культурного назначения;

Торговых и производственных помещениях;

Лечебных, образовательных учреждениях.

Материалы

Корпус — сертифицированная российская сталь (ГОСТ);

Покрытие корпуса — текстурированный полиэстеровый порошок.

Преимущества

Оптимально подобранные размеры корпуса;

Удобство монтажа;

Большой выбор типоразмеров;

Высококачественное порошковое покрытие.

Конструкция

Травмобезопасная технология: крепление стенки при помощи заклепок;

Перенавешиваемая дверь;

Элементы заземления на дверце. Быстросъемные петли;

Декоративная рамка с дополнительным гибом для щитов, встраиваемых в нишу;

Оцинкованная лента для крепления шины;

ЗиП-комплект;

2 ключа.

Дополнительное оборудование

Шины нулевые и соединительные;

Стекло для ЩУР;

Изоляторы для нулевых шин;

Сальники ввода-вывода;

Сальники PG и МG;

ТЕХ. ХАРАКТЕРИСТИКИ

Наименование параметраЗначение

Вид установкиНаружный / внутренний

Степень защитыIP31 / IP66

Толщина металла0,8 для IP31 / 1,2 для IP66

Цвет корпусаRAL 7035 (для IP31) / RAL 7032 (для IP66)

Номинальный ток63 — 125 А

Количество модулейот 9 до 90

Количество рядов (DIN-реек)от 1 до 6

Климатическое исполнениеУХЛ4 для IP31 / УХЛ2 для IP66

Внутренний код: ЦБ-0460368336

Артикул: SQ0905-2711
